HBM 傳感器安裝要點

           zp3廣州南創電子科技有限公司
一、 HBM 傳感器加載力方向zp3廣州南創電子科技有限公司

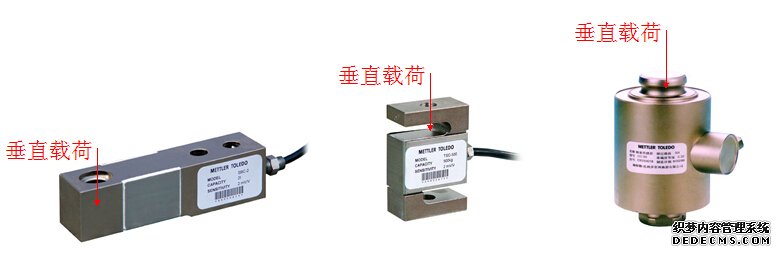

   1.1傳感器垂直受力方向zp3廣州南創電子科技有限公司
       制造一個準確的稱量系統，必須確保所有傳感器是垂直受力的，而且，所有傳感器是均勻受力的。zp3廣州南創電子科技有限公司
zp3廣州南創電子科技有限公司

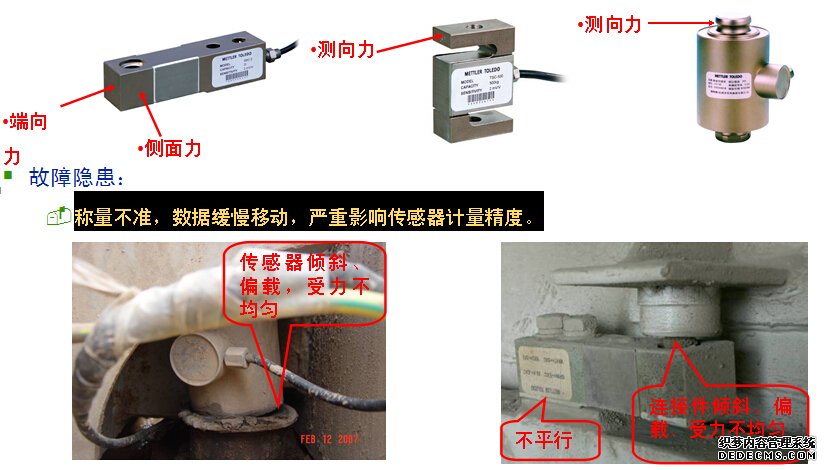

  1.2側向力zp3廣州南創電子科技有限公司
      傳感器安裝位置不準確以及熱脹冷縮等原因導致存在水平力引起的。zp3廣州南創電子科技有限公司
      故障隱患：zp3廣州南創電子科技有限公司
      稱量不準，數據緩慢移動，嚴重影響傳感器計量精度。zp3廣州南創電子科技有限公司
zp3廣州南創電子科技有限公司

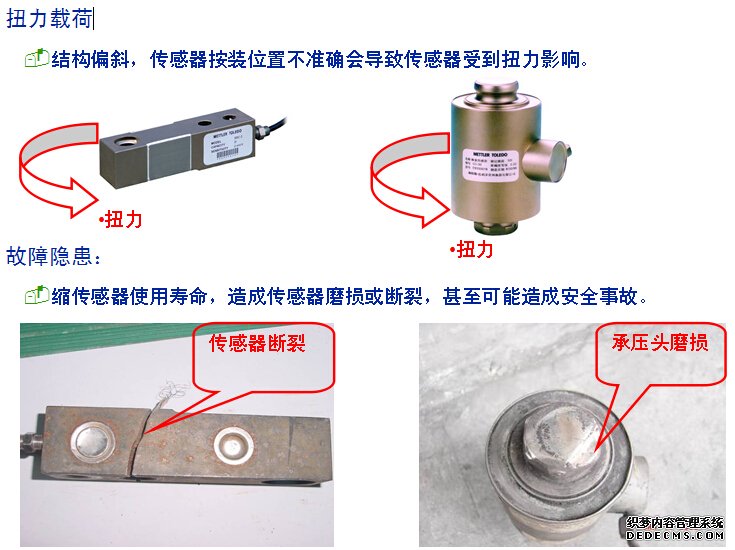

  1.3 扭力載荷zp3廣州南創電子科技有限公司
      結構偏斜，傳感器安裝位置不準確會導致傳感器受到扭力影響。zp3廣州南創電子科技有限公司
      故障隱患：zp3廣州南創電子科技有限公司
      縮傳感器使用壽命，造成傳感器磨損或斷裂，甚至可能造成安全事故。zp3廣州南創電子科技有限公司
zp3廣州南創電子科技有限公司
二、 HBM傳感器安裝面zp3廣州南創電子科技有限公司
    2.1 傳感器安裝面與安裝底座應保持水平，不偏斜。zp3廣州南創電子科技有限公司
    2.2 多稱重傳感器稱量系統中相互安裝面之間的水平差小于5mm，若系統計量精度低的話（5/1000)，適當放寬。zp3廣州南創電子科技有限公司
    2.3傳感器安裝面需保持平整、光潔，安裝面上不能有膠膜、毛刺、尖點等。zp3廣州南創電子科技有限公司
     故障隱患：zp3廣州南創電子科技有限公司
     傳感器會產生扭力，計量不準確，承載孔與連接件表面產生磨損。zp3廣州南創電子科技有限公司
     傳感器計量精度下降。zp3廣州南創電子科技有限公司

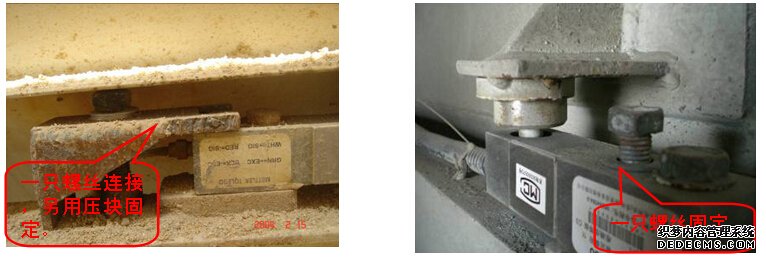

三、 傳感器安裝螺栓zp3廣州南創電子科技有限公司
     嚴禁在安裝傳感器時，少裝緊固螺栓。zp3廣州南創電子科技有限公司
     緊固螺栓旋入安裝孔的深度應≥螺栓螺紋直徑的1.5倍zp3廣州南創電子科技有限公司
     故障隱患：zp3廣州南創電子科技有限公司
     稱量數據緩慢變化，降低計量精度，縮短螺栓、傳感器使用壽命，嚴重可能導致安全事故zp3廣州南創電子科技有限公司
     螺拴螺紋會拉伸、變形，甚至可能造成安全事故。zp3廣州南創電子科技有限公司
zp3廣州南創電子科技有限公司
四、傳感器電纜接線zp3廣州南創電子科技有限公司
    在多稱重傳感器稱量系統中，禁止對某一部分傳感器電纜隨意加長或剪短。zp3廣州南創電子科技有限公司
    在單稱重傳感器稱量系統中，若安裝條件允許，也不要對傳感器電纜加長或剪短。zp3廣州南創電子科技有限公司
    故障隱患：zp3廣州南創電子科技有限公司
    剪短電纜后傳感器靈敏度變化，導致角差偏大甚至無法調整。zp3廣州南創電子科技有限公司
    屏蔽線不連接或不合理，易受到周圍其他強電設備干擾。zp3廣州南創電子科技有限公司
五、電纜接線盒密封zp3廣州南創電子科技有限公司
    傳感器接線完成后，需要密封那些不必要的接線盒孔，以免受潮進灰zp3廣州南創電子科技有限公司
接線盒上蓋的緊固螺栓松動zp3廣州南創電子科技有限公司
    接線盒安裝位置較低。zp3廣州南創電子科技有限公司
故障隱患：zp3廣州南創電子科技有限公司
    外界灰塵、濕氣進入接線盒中，造成線路板受污染，數據不規律跳動或上下漂移。zp3廣州南創電子科技有限公司
    接線盒中電位器阻值會發生變化，秤的角差會隨之發生變化，影響稱量等級精度。zp3廣州南創電子科技有限公司
